倒角测量和公差

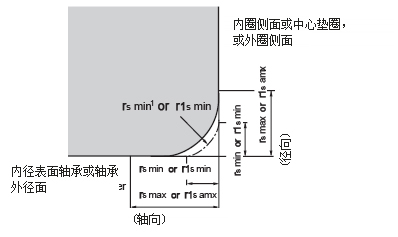

轴承槽允许一定的值深沟球轴承

单位 mm

rs min1 公称内径式 rs max or r1s max
or d 径向 轴向
r1s min 超过 包括
0.1 - - 0.2 0.4
0.15 - - 0.3 0.6
0.2 - - 0.5 0.8
0.3 -
40 		40
- 		0.6
0.8 		1
1
0.6 -
40 		40
- 		1
1.3 		2
2
1 -
50 		50
- 		1.5
1.9 		3
3
1.1 -
120 		120
- 		2
2.5 		3.5
4
1.5 -
120 		120
- 		2.3
3 		4
5
2 -
80
220 		80
220
- 		3
3.5
3.8 		4.5
5
6
2.1 -
280 		280
- 		4
4.5 		6.5
7
2.5 -
100
280 		100
280
- 		3.8
4.5
5 		6
6
7
3 -
280 		280
- 		5
5.5 		8
8

注意： 倒角尺寸"r"被允许的最小尺寸描述在上表中

圆锥滚子轴承的度量系统

单位 mm

rs min2 公称内径式"d"或
公称外径式"D" 		rs max or r1s max
or 径向 轴向
r1s min 超过 包括
0.3 - 40 0.7 1.4
40 - 0.9 1.6
0.6 - 40 1.1 1.7
40 - 1.3 2
1 - 50 1.6 2.5
50 - 1.9 3
1.5 - 120 2.3 3
120 250 2.8 3.5
250 3.5 4
2 - 120 2.8 4
120 250 3.5 4.5
250 - 4 5
2.5 - 120 3.5 5
120 250 4 5.5
250 - 4.5 6
3 - 120 4 5.5
120 250 4.5 6.5
250 400 5 7
400 - 5.5 7.5
4 - 120 5 7
120 250 5.5 7.5
250 400 6 8
400 - 6.5 8.5

注意：倒角尺寸"r"或"r1"被允许的最小尺寸描述在上表
