深沟球轴承

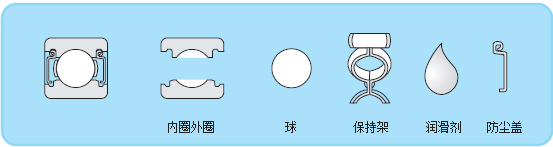

HCH轴承基本结构包括两个套圈、滚动体和用于保持滚动体等距离滚动的保持架。密封圈和防尘盖是用来防止灰尘或油等外来物的侵入。使用润滑剂的主要目的减少摩擦及滚动体的磨损。

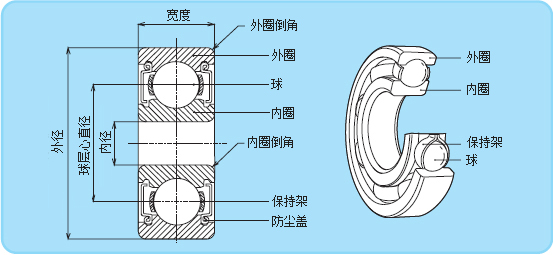

● 深沟球轴承组件(ZZ类型)



注：
上面所示的轴承结构仅列出了内圈一个类型的结构(v型槽)，这通常只应用于密封性轴承。还有其他两种内圈结构类型如下图

HCH轴承内圈防尘槽结构有以下三种：

V型槽结构	L型槽结构	平板结构

注：

1) V-型槽结构通常用于HCH中小型有防尘盖和密封圈的深沟球轴承。
2) L-型槽结构通常用于HCH微型有防尘盖和密封圈的深沟球轴承。

3) 平板结构通常应用于HCH的开式深沟球轴承。



● 主要尺寸
滚动轴承的主要尺寸即外形尺寸。为保证国际上的互换性和生产经济性，国际标准化组织(ISO)制定了统一的国际主要尺寸。标准化的主要轴承尺寸包括：内径、外径、宽度、高度及倒角尺寸-所有都是重要尺寸。

径向轴承的外径D和标准内径(d)在尺寸系列中，他们相对的宽度B概括在宽系列中。ISO总体规划深沟球轴承的主要尺寸包含了标准化的外径为直径系列中的每个标准内经8,9,0,2,3,4(为增加外径)。

主要尺寸

度量标准	直径系列 (外径尺寸)	直径系列 尺寸系列
深沟球轴承	编号 8, 9, 0, 2, 3, 4
	尺寸    小 大

● 保持架
保持架在运转中会收到摩擦、张力和惯性力的机械作用，同时还会受到某些润滑剂、添加剂、溶剂或散热剂的化学作用。因此保持架的设计和材质对其性能和轴承使用可靠性具有至关重要的作用。

深沟球轴承的保持架分为以下几种：

铆钉型保持架	曲爪式保持架	合成树脂材料保持架
由高精度的带钢经冲压成型变为球形兜孔的保持架，并用铆钉将其固定。通常用于HCH中小型深沟球轴承。	由高精度的带钢经冲压成型变为球形兜孔的保持架和曲爪器。两队保持器嵌缝而成。通常用于HCH微型深沟球轴承。	合成树脂保持架有很多材料混制而成，如拥有玻璃纤维的尼龙PA66，其具有自润滑和低噪音的性能。通常用于HCH的极低噪音轴承。

● 内部密封结构
密封性能对润滑剂的清洁度和轴承使用寿命起着重要作用，轴承内部密封结构必须能够禁止异物入侵和润滑剂外泄。在轴承外部无法密封的情况下，通常使用具有密封结构的轴承。

当选择密封结构时，下列因素必须被考虑：润滑剂类型(油或油脂)、密封圈圆周速度、轴装配误差、空间限制、密封圈摩擦、合成热增加、以及成本。

防尘盖和密封圈

V型槽系列(内圈)	L型槽系列(内圈)	平板系列(内圈)
钢板防尘盖(ZZ) 非接触式；高温高速；用于小型和中型轴承；	钢板防尘盖(ZZ) 非接触式；高温高速；用于微信轴承；	钢板防尘盖(ZZ) 非接触式；高温高转速；根据安装要求适用；
V型槽系列(内圈)	L型槽系列(内圈)	平板系列(内圈)
橡胶密封圈(2RS) 接触式；防水防尘性能非常好；用于小型和中型轴承；	橡胶密封圈(2RS) 接触式；防水防尘性能非常好；用于微型轴承；	橡胶密封圈(2RS) 接触式；防水防尘性能非常好；根据安装要求适用；
V型槽系列(内圈)	L型槽系列(内圈)	平板系列(内圈)
橡胶密封圈(2RZ) 非接触式；高转速，防尘性能好；用于小型和中型轴承；	橡胶密封圈(2RZ) 非接触式；高转速；防尘性能好；用于微型轴承；	橡胶密封圈(2RZ) 非接触式；高转速；良好的防尘性能好；根据安装要求适用；
V型槽系列(内圈)	L型槽系列(内圈)
橡胶密封圈(2RS1) 接触式；高转速； 出色的防水防尘性能；用于小型和中型轴承	橡胶密封圈(2RS1) 接触式；高转速；出色的防水防尘性能；用于微型轴承

注意：
1）该表图例举双面防尘盖与双面密封圈轴承，同样提供单面防锈（Z）和单面密封结构（RZ、RS、RS1）。
2）以上密封结构只做参考，我们保留对该样本的规格信息修改的权利，不做另行通知。
3）HCH也提供包括客制化密封设计的其他结构轴承，更多的信息请咨询HCH工程师。
