基本额定动载荷修正
● 温度引起的基本额定动载荷修正
不同的轴承硬度,工作温度对轴承的影响也不同,而取决于轴承材质物理属性的基本额定动载荷对着温度升高而减少。因此基本额定动载荷在高温下可以采用以下公式进行修正:



温度系数
≤150 175 200 250
轴承温度 1.00 0.95 0.90 0.75

● 基本额定寿命修正

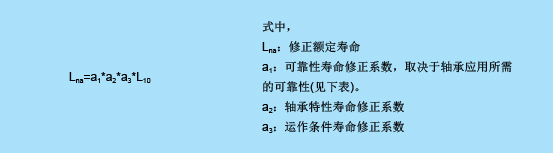

轴承的一般应用要求轴承能够在位移,双向载荷,高速旋转或者二个以上轴承的组配的情况下运行等,这些运作条件将会改变轴承寿命并通过修正系数得到解决,如可靠性,轴承材质以及其它运作条件。通过可靠性、轴承材质、运作条件对轴承寿命的修正适用以下公式:



(1) 可靠性系数a1 可靠性系数
如表所示轴承的基本额定寿命(可靠性90%或以上),寿命可靠性修正系数a1。

额定寿命,根据不同的用途需要90%以上的可靠性来修正轴承寿命。L10需要修正符合很高的可靠性要求。
可靠性
90% 95% 96%
a1 1.00 0.62 0.53
97% 98% 99%
a1 0.44 0.33 0.21

(2) 轴承特性系数a2
根据轴承材料(钢种、质量)、制造工艺和设计的不同与寿命有关的轴承特性有可能发生变化。此时需要采用轴承特性系数a2来对寿命进行修正。

HCH采用了真空脱气的轴承钢作为HCH轴承的标准材料。经过试验证明,这对延续轴承寿命具有较大的影响。由真空脱气制造的轴承基本额定动载荷用轴承特性系数a2=1表示。对于用特殊材料制作能够延长轴承寿命的用轴承特性系数a2>1表示。 a2>1

(3) 使用条件系数a3
轴承在直接影响寿命的条件下(尤其是润滑条件)下使用时,用系数a3进行修正。润滑条件正常时,a取a3=1,润滑条件特别良好时,a取a3>1,但在以下条件下取a3<1。

● 运转时润滑剂运动粘度低时(球轴承13mm2/s以下,滚子轴承20mm22/s以下)
● 转数特低的场合,(滚动体节圆直径与转速的乘积小于等于10000)
● 润滑剂中混入杂质时
● 内圈与外圈的相对倾斜大时
由于a2和a3是依存关系,有些计算机可以把它们视为一个系数a23。因为很难确认系数值,大多应用下a23=1。

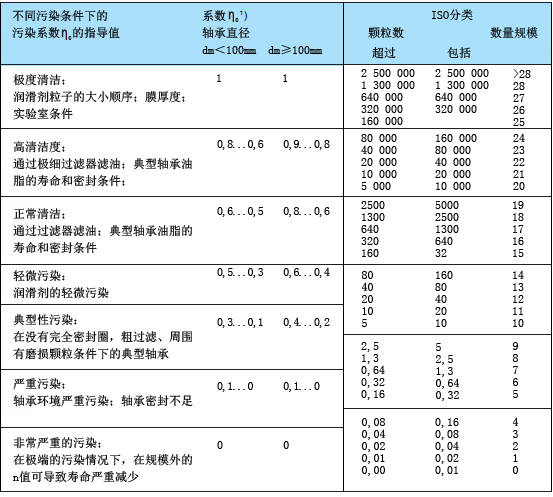

系数ηc 表示污染度
污染系数是在轴承寿命计算中润滑剂污染程度的考虑因素。污染对轴承疲劳的影响取决于许多参数包括轴承尺寸,固体污染物粒子有关润滑膜的厚度、大小和分布情况,污染类型(软、硬等)。这些参数的影响非常复杂,以至轴承寿命的污染参数难以取精确位。不过,我们可以参照以下的指导值。


注:
1) 这种方法可能只显示一个近似值得有效系数 ηc 来表示污染水平。
2) ηc 的测量值仅指典型固体污染物,不包括污染的水或其他液体对轴承寿命的影响。假设重污染( ηc=0),磨损会造成失效,轴承有效寿命可以少于额定寿命。
